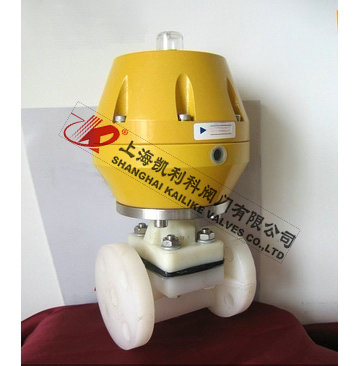

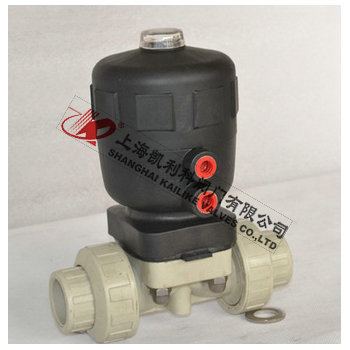

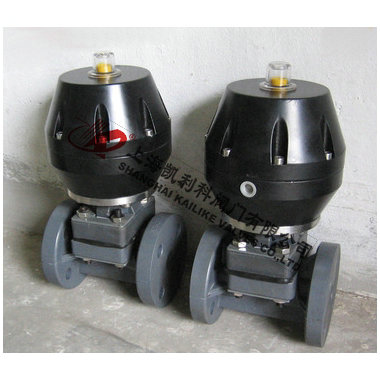

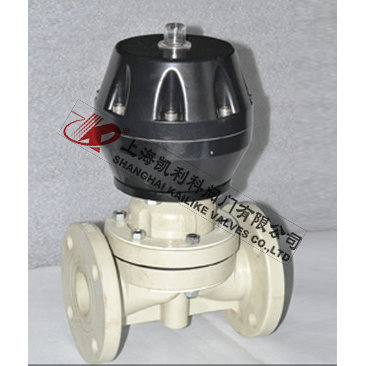

PVC氣動隔膜閥,PVC氣動塑料隔膜閥
G641F-6S型PVC氣動隔膜閥、PVC氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
|
產品名稱： |
PVC氣動隔膜閥、PVC氣動塑料隔膜閥 |
產品型號： |
G641F-6S |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
直通 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭、承插焊、雙由令 |
|
適用溫度： |
-29ºC～+140ºC |
驅動方式： |
氣動 |
|
閥體材質： |
PVC、UPCV、CPCV、PVDF、ABS、RPP |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
G641F-6S型PVC氣動隔膜閥、PVC氣動塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。過流部件C采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
結構特點
1、適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
3、密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
4、采用了螺桿升降結構，啟閉力矩大，平穩性好。
技術參數
|
氣缸材質 |
聚酰胺PA、鋁合金 |
|
氣動附件 |
限位開關、電磁閥、過濾減壓閥
定位器比例調節式 |
|
氣源壓力 |
4－6bar |
|
公稱通徑 |
DN15-300mm |
|
公稱壓力 |
EPDM膜片：10bar PTFE膜片：6bar |
|
適用溫度 |
-30~+60℃ |
|
連接方式 |
雙由令、法蘭 |
|
閥體材質 |
PVC、PP、PPH、PVDF |
|
閥座襯里 |
橡膠、襯氟 |
|
膜片材質 |
EPDM、PTFE、NBR |
|
適用介質 |
空氣、水、油等 |
性能范圍
|
口徑 |
工作溫度（℃） |
質量（㎏） |
|
mm |
RPP |
PVC |
ASB |
UPVC |
PVDF |
CPVC |
RPP |
PVC |
ASB |
UPVC |
PVDF |
CPVC |
|
DN15 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
0.8 |
0.8 |
0.8 |
0.8 |
1.2 |
0.8 |
|
DN20 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
0.9 |
0.9 |
0.9 |
0.9 |
1.6 |
0.9 |
|
DN25 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
1.0 |
1.0 |
1.0 |
1.0 |
1.8 |
1.0 |
|
DN32 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
0.3 |
0.3 |
0.3 |
0.3 |
2.4 |
0.3 |
|
DN40 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
0.8 |
0.8 |
1.8 |
1.8 |
3 |
0.8 |
|
DN50 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
2.5 |
2.5 |
2.6 |
2.6 |
3.9 |
2.5 |
|
DN65 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
5 |
5 |
5.1 |
5.1 |
7.8 |
5 |
|
DN80 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
6.1 |
6.1 |
6.2 |
6.2 |
8.9 |
6.1 |
|
DN100 |
100 |
0.6 |
90 |
0.6 |
120 |
0.6 |
9.7 |
9.7 |
9.9 |
9.9 |
15 |
9.7 |
|
DN125 |
100 |
0.4 |
90 |
0.4 |
120 |
0.4 |
13.5 |
13.5 |
13.8 |
13.8 |
21 |
13.5 |
|
DN150 |
100 |
0.4 |
90 |
0.4 |
120 |
0.4 |
25 |
25 |
25.5 |
25.5 |
37 |
25 |
|
DN200 |
100 |
0.4 |
90 |
0.4 |
120 |
0.4 |
36.5 |
36.5 |
37.2 |
37.2 |
56 |
36.5 |
外形結構圖
主要外形尺寸
|
通徑(mm) |
D1 |
尺寸（mm） |
|
D |
L |
T |
H1 |
n |
¢ |
D
(HG) |
JIS |
DIN |
ANSI |
L(HG) |
JIS |
DIN |
ANSI |
n(HG) |
JIS |
DIN |
ANSI |
¢(HG) |
JIS |
DIN |
ANSI |
|
15 |
95 |
65 |
70 |
65 |
60 |
125 |
110 |
130 |
110 |
14 |
125 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
|
20 |
105 |
75 |
75 |
75 |
70 |
135 |
120 |
150 |
120 |
16 |
130 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
|
25 |
115 |
85 |
90 |
85 |
80 |
145 |
130 |
160 |
130 |
16 |
145 |
4 |
4 |
4 |
4 |
14 |
19 |
14 |
16 |
|
32 |
135 |
100 |
|
|
|
160 |
|
|
|
16 |
180 |
4 |
4 |
4 |
4 |
18 |
|
|
|
|
40 |
145 |
110 |
105 |
110 |
100 |
180 |
180 |
200 |
180 |
16 |
220 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
16 |
|
50 |
160 |
125 |
120 |
125 |
120 |
210 |
210 |
230 |
210 |
18 |
250 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
|
65 |
180 |
145 |
140 |
145 |
140 |
250 |
250 |
290 |
250 |
22 |
280 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
|
80 |
195 |
160 |
150 |
160 |
152 |
300 |
280 |
310 |
280 |
25 |
340 |
4 |
8 |
4 |
4 |
18 |
19 |
18 |
19 |
|
100 |
215 |
180 |
175 |
180 |
190 |
350 |
340 |
350 |
340 |
25 |
370 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
|
125 |
245 |
210 |
210 |
210 |
216 |
400 |
410 |
400 |
410 |
30 |
420 |
8 |
8 |
8 |
8 |
18 |
23 |
18 |
22 |
|
150 |
280 |
240 |
240 |
240 |
240 |
460 |
480 |
480 |
480 |
30 |
480 |
8 |
8 |
8 |
8 |
23 |
23 |
23 |
22 |
|
200 |
335 |
295 |
290 |
295 |
298 |
570 |
570 |
570 |
570 |
35 |
625 |
8 |
12 |
8 |
8 |
23 |
23 |
23 |
22 |
|
250 |
390 |
395 |
400 |
395 |
362 |
680 |
680 |
680 |
680 |
38 |
726 |
12 |
12 |
12 |
12 |
23 |
23 |
23 |
25 |
外形結構圖
主要外形尺寸
|
口徑 |
M |
D |
L |
執行器 |
|
DN15 |
43 |
20 |
196 |
55 |
|
DN20 |
53 |
25 |
221 |
55 |
|
DN25 |
60 |
32 |
234 |
85 |
|
DN32 |
74 |
40 |
253 |
85 |
|
DN40 |
83 |
50 |
284 |
85 |
|
DN50 |
103 |
63 |
321 |
105 |
